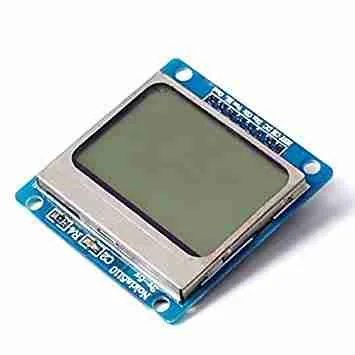

Display LCD Nokia 5110 Azul

Descrição

Display LCD Nokia 5110

O Display LCD Nokia 5110 possibilita que a experiência do usuário com o seu projeto seja melhor através de funções gráficas esteticamente mais agradáveis, como por exemplo, imprimir uma imagem, é mais interessante a utilização de um display com mais funções tal como o display Nokia 5110 que possui uma resolução de 84×48 pixels.

O Nokia 5110 foi um popular telefone celular lançado pela Nokia em 1998 e fez bastante sucesso por diversos motivos: permitia a troca da tampa frontal por outras de cores diferentes, era de fácil utilização e tinha novas funcionalidades, como jogos e o recebimento de mensagens SMS. Além disso, o aparelho possuía um bom custo-beneficio e uma bateria com duração de vários dias.

A tela não era colorida, porém, tinha uma ótima resolução para época e deu vida ao clássico jogo Snake que fez sua primeira aparição justamente no modelo 5110. A Nokia vendeu milhões de unidades do aparelho, contudo,  com o passar do tempo ele foi substituído por lançamentos mais modernos.

Aproveitando a onda de projetos para Arduino (leia o que é arduino?) algumas fábricas resolveram aproveitar os displays desses milhões de telefones que estavam sem utilização, fazendo as devidas adaptações, para o uso com o Arduino.

Para isso, o display fora colocado em uma placa junto com o chip controlador PCD8544 da Philips.

No portal Vida de Silício você pode conferir o nosso tutorial que ensina como usar esse display com o Arduino uno-> Display LCD Nokia 5110 – Aprenda como utilizá-lo com seu Arduino

Especificação Display Nokia 5110

– Tensão de alimentação: 3-5V
– Tensão de interface de dados :2.7-5V
– Tensão de alimentação da luz de fundo: 5V (Usar resistência 220Ohm para limitar corrente)
– Tamanho do módulo: 46mm x 43mm (largura x altura)

Pinos do Display Nokia:

1. RST:  redefinição
2. CE: seleção de chip
3. DC: data/commands
4. DIN: pino serial de dados
5. CLK: clock
6. VCC: Alimentação
7. BL: Terminal de controle de luz de fundo
8. GND

Material de Apoio:

Display LCD Nokia 5110 – Aprenda como utilizá-lo com seu Arduino
Display LCD Nokia 5110 – Imprimindo uma imagem

Contém:
– 01 Display LCD Nokia 5110
