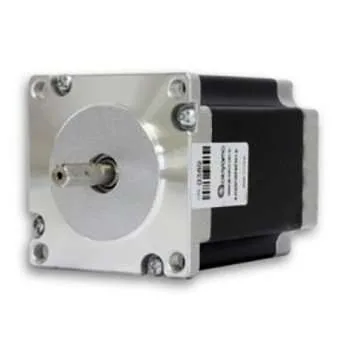

Motor de Passo NEMA 23 – 15kgf.cm – AK23/15F6FN1.8

Por conta do seu modo de funcionamento, os motores de passo se estabeleceram em uma grande gama de aplicações, como: Routers CNC, Máquinas de Corte a Plasma, Máquinas de Corte a Laser, Rotuladoras Sleeve, Rotuladoras Autoadesivo, Máquinas Hot Stamp, Controle de Válvulas, Dosadores por Rosca, Mesas de Posicionamento, Braços Manipuladores, Atuadores lineares, Tampografias, Serigrafia e varias outras aplicações.

O motor de passo AK23/15F6FN1.8 é uma solução que oferece o melhor custo benefício quando se necessita movimentação com posicionamento preciso. Dada a sua robustez, possui baixíssimo índice de manutenção. Otimizado para trabalhar com resoluções de micropasso, o motor garante uma precisão maior ao sistema de movimentação.

Especificações (Ligação Bipolar – série):
– Torque: 15 kgf.cm;
– Corrente: 2.1 A/fase;
– Tensão: 4.2 V/fase;
– Resistência 2.0 ohm/fase;
– Indutância: 8.0 mh/fase.

Especificações (Ligação Unipolar):
– Torque: 10.5 kgf.cm;
– Corrente: 3.0 A/fase;
– Tensão: 3.0 V/fase;
– Resistência 1.0 ohm/fase;
– Indutância: 2.0 mh/fase.

Especificações técnicas gerais do produto:
– Ângulo do passo: 1.8º;

– Nº de passos: 200;

– Enrolamento: espiras bifilares;

– Temperatura max. de operação: 80ºC;

– Temperatura ambiente: -10ºC ~ 50ºC;

– Resistência de Isolação: 100 Ohms / 500Vdc;

– Rigidez dielétrica: 500VAC / 1Min;

– Folga máxima radial: 0.03mm – Carga = 500g.

– Folga Máxima Axial: 0.03 – Carga = 700g;

– Detent torque: 400gf.cm;

– Inércia do rotor: 370 g.cm²;

– Classe de isolação: B;

– Quantidade de fios: 6;

– Peso: 0.98 kg.
